Γιατί οι βάσεις καλουπιών και τα τυπικά εξαρτήματα καθορίζουν τη διάρκεια ζωής της μούχλας;

Η διάρκεια ζωής ενός καλουπιού συχνά κρίνεται από το υλικό της κοιλότητας και την ακρίβεια της μηχανικής κατεργασίας. Αλλά αυτό που πραγματικά καθορίζει αν ένα καλούπι μπορεί αξιόπιστα και προβλέψιμα να φτάσει στη διάρκεια ζωής του είναι το μέρος στο οποίο κανείς δεν δίνει προσοχή—τοβάση καλουπιού και τυπικά εξαρτήματα.

Η βάση του καλουπιού είναι ο σκελετός. Τα τυπικά μέρη είναι οι αρθρώσεις. Εάν ο σκελετός δεν είναι ευθυγραμμισμένος και οι αρθρώσεις είναι χαλαρές, ακόμη και η καλύτερη κοιλότητα δεν θα διαρκέσει.

The Mold Base: The Foundation for Everything

Η βάση του καλουπιού είναι ο φορέας για ολόκληρο το καλούπι. Ενσωματώνει όλα τα λειτουργικά εξαρτήματα - κοιλότητα, πυρήνα, σύστημα εκτίναξης, σύστημα ψύξης και σύστημα πύλης - σε ένα ακριβές πλαίσιο, διασφαλίζοντας ότι επιστρέφουν στην ίδια ακριβώς θέση με κάθε κύκλο ανοίγματος και κλεισίματος.

Βασικά εξαρτήματα μιας τυπικής βάσης καλουπιού

Αυτές οι πλάκες στοιβάζονται, κλειδώνονται με βίδες και βασίζονται σε οδηγούς πείρους και δακτυλίους για να εγγυώνται επαναληψιμότητα θέσης σε κάθε κύκλο.

Οι δύο βασικές απαιτήσεις απόδοσης για μια βάση καλουπιού

Η ακαμψία έρχεται πρώτη. Η πίεση έγχυσης μπορεί να φτάσει εκατοντάδες κιλά ανά τετραγωνικό εκατοστό. Εάν η βάση του καλουπιού δεν έχει ακαμψία, θα παραμορφωθεί υπό υψηλή πίεση—η γραμμή διαχωρισμού ανοίγει, εμφανίζεται φλας. ο πυρήνας μετατοπίζεται, το πάχος του τοιχώματος γίνεται ανομοιόμορφο. Οι πείροι του εκτοξευτήρα δένουν και ολόκληρο το καλούπι πρέπει να αποσυναρμολογηθεί.

Η ακρίβεια είναι δεύτερη. Το διάκενο προσαρμογής μεταξύ των ακίδων οδηγών και των δακτυλίων, καθώς και η επιπεδότητα και το τετράγωνο κάθε πλάκας, καθορίζουν άμεσα εάν το καλούπι ανοίγει και κλείνει ομαλά και εάν οι διαστάσεις του προϊόντος παραμένουν σταθερές.

 Βασικά ανταλλακτικά: Τα φθηνότερα εξαρτήματα που αποτυγχάνουν πιο συχνά

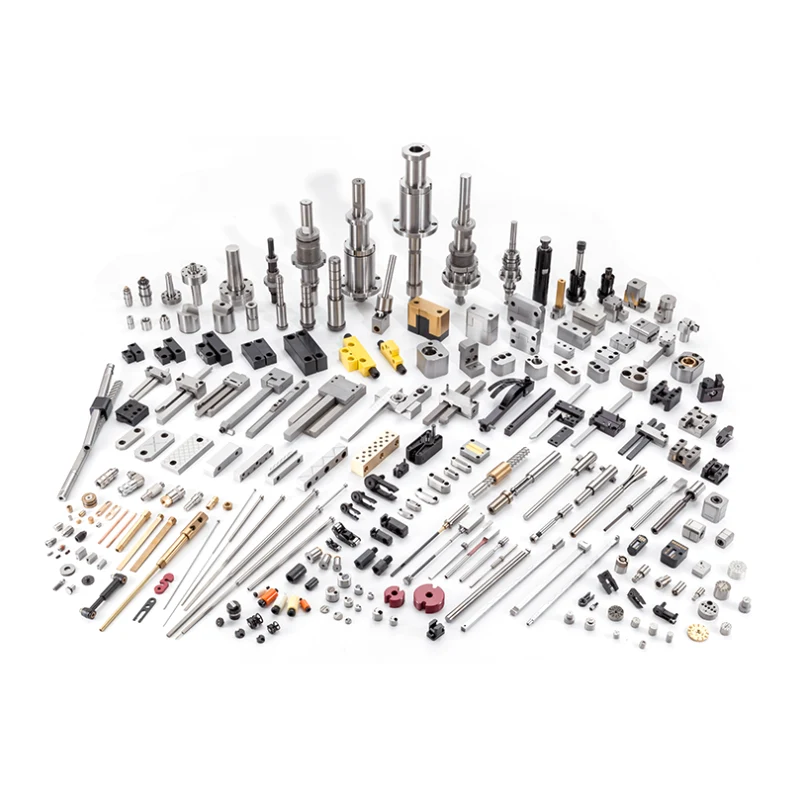

Τα τυπικά εξαρτήματα είναι όλα τα εναλλάξιμα εξαρτήματα χωρίς κοιλότητα, χωρίς πυρήνα σε ένα καλούπι. Πείροι οδηγοί, δακτύλιοι, πείροι εκτίναξης, ελατήρια, στεγανοποιήσεις, δακτύλιοι εντοπισμού, μπλοκ ασφάλισης—όλα μετράνε.

Φαίνονται συνηθισμένα, είναι φθηνά στην αγορά, αλλά περισσότερες από τις μισές αστοχίες καλουπιού ανάγονται σε αυτά τα εξαρτήματα.

1. Οδηγοί καρφίτσες και δακτύλιοι

Το σύστημα καθοδήγησης εξασφαλίζει ακριβή ευθυγράμμιση των κινούμενων και στατικών μισών με κάθε κλείσιμο. Οι περισσότερες αστοχίες καλουπιού ξεκινούν με απώλεια της ακρίβειας καθοδήγησης.

Υλικό: χάλυβας ρουλεμάν SUJ2 ή χάλυβας εργαλείων SKD11, με επαγωγική σκλήρυνση υψηλής συχνότητας σε HRC 58-62, ακολουθούμενη από λείανση ακριβείας σε φινίρισμα επιφάνειας Ra 0,2-0,4.

Διάκενο προσαρμογής: Συνήθως 0,02-0,05 mm, ανάλογα με το μέγεθος του καλουπιού. Πολύ μεγάλο και ο πυρήνας και η κοιλότητα δεν ευθυγραμμίζονται. Πολύ μικρό και η αντίσταση ανοίγματος και κλεισίματος αυξάνεται, προκαλώντας θολώσεις.

Λειτουργίες αποτυχίας:

• Τρύπημα στους πείρους → προκαλείται από ανεπαρκή λίπανση ή ανομοιόμορφη φόρτωση

• Φθαρμένοι δακτύλιοι → τέλος ζωής. αντικαταστήστε τα

• Λυγισμένοι πείροι → που προκαλούνται από μη ισορροπημένη εκτόξευση ή κακή ευθυγράμμιση δύναμη σύσφιξης από το μηχάνημα έγχυσης

2. Καρφίτσες, μανίκια και ράβδοι εκτίναξης

Το σύστημα εκτίναξης βλέπει την υψηλότερη συχνότητα κύκλου και την πιο περίπλοκη φόρτωση από οποιοδήποτε μέρος του καλουπιού.

Πείροι εξαγωγής: Κατασκευασμένοι από χάλυβα υψηλής ταχύτητας SKH51 ή χάλυβα εργαλείων θερμής εργασίας SKD61, με σκληρυμένες άκρες. Το διάκενο προσαρμογής με την οπή οδηγού πρέπει να είναι 0,015-0,025 mm. Πολύ σφιχτό, και η καρφίτσα δένει. Πολύ χαλαρό και εμφανίζεται το φλας στο σημείο εκτίναξης.

Δύο κύριες αιτίες θραύσης του πείρου του εκτοξευτήρα: η δύναμη εκτίναξης είναι εκτός κέντρου από το κέντρο αντίστασης ξεκαλουπώματος ή ο πείρος κρούεται κατά την επιστροφή.

Ελατήρια: Υπεύθυνο για την επιστροφή της πλάκας εκτίναξης. Το θέμα που παραβλέπεται είναι η ανοιξιάτικη κόπωση. Μετά από δεκάδες χιλιάδες συμπιέσεις, το ελεύθερο ύψος μειώνεται. Η πλάκα του εκτοξευτήρα αποτυγχάνει να επιστρέψει πλήρως και οι πείροι του εκτοξευτήρα χτυπούν στο ακίνητο μισό κατά το επόμενο κλείσιμο.

Μέθοδος ελέγχου: Επιθεωρήστε το ύψος χωρίς ελατήριο κάθε 100.000 κύκλους. Αντικαταστήστε το εάν έχει πέσει κάτω από το 90% του αρχικού ύψους.

3. Σφραγίδες και διαφράγματα

Οι διαρροές νερού από το σύστημα ψύξης είναι η πιο κοινή ξαφνική βλάβη στο πάτωμα του καταστήματος.

Τσιμούχες (O-rings): Κατασκευασμένο από καουτσούκ σιλικόνης ή φθοριούχο καουτσούκ υψηλής θερμοκρασίας, με ανώτερα όρια θερμοκρασίας 200°C και 260°C αντίστοιχα. Η αστοχία προκαλείται από γήρανση σε υψηλή θερμοκρασία, σκλήρυνση ή σετ συμπίεσης. Αντικαταστήστε κάθε 500.000 κύκλους ή ετησίως, όποιο συμβεί πρώτο.

Διαφράγματα: Ανακατευθύνετε την κατεύθυνση ροής του νερού για τοπική ψύξη. Η πιο κοινή αποτυχία είναι η απόφραξη αλάτων — ιδιαίτερα σοβαρή σε περιοχές με σκληρό νερό. Χρησιμοποιήστε μαλακωμένο νερό ή προσθέστε πρόσθετα κατά της διάβρωσης και κατά των αλάτων.

4. Εντοπισμός δαχτυλιδιών και μπλοκ κλειδώματος

Δακτύλιοι τοποθέτησης: Τοποθετούνται στην επάνω πλάκα σύσφιξης, κεντραρίζοντας με το ακροφύσιο της μηχανής έγχυσης. Μια λανθασμένη επιλογή προκαλεί εκκεντρικότητα μεταξύ του ακροφυσίου και του δακτυλίου ψεκασμού — στην καλύτερη περίπτωση, διαρροές υλικού. Στη χειρότερη περίπτωση, και ο δακτύλιος και το ακροφύσιο έχουν καταστραφεί.

Κλείδωμα μπλοκ: Χρησιμοποιείται για κλείδωμα ολίσθησης (πλευρικού πυρήνα). Όταν φοριέται, η δύναμη ασφάλισης είναι ανεπαρκής και η ολίσθηση μετατοπίζεται προς τα πίσω υπό πίεση έγχυσης, προκαλώντας φλας στο πλάι του προϊόντος. Επιθεωρείτε τακτικά τις επιφάνειες ασφάλισης για εσοχές ή φθορά. Μην περιμένετε να εμφανιστεί το φλας πριν την αντιμετώπιση προβλημάτων.

Γιατί τα τυπικά εξαρτήματα αποτυγχάνουν συχνότερα

Τα τυπικά εξαρτήματα είναι τα πιο εύκολα τυποποιημένα, φθηνότερα και λιγότερο ευδιάκριτα εξαρτήματα σε ένα καλούπι.

Και ακριβώς επειδή είναι φθηνά και απαρατήρητα, είναι τα πιο συχνά παραμελημένα:

• Οι οδηγοί καρφίτσες στεγνώνουν—κανείς δεν ελέγχει

• Τα ελατήρια χρησιμοποιούνται μέχρι να κουμπώσουν

• Οι δακτύλιοι Ο διαρρέουν και κάποιος τυλίγει ταινία γύρω τους και συνεχίζει να τρέχει

• Οι ακίδες του εκτοξευτήρα είναι ελαφρώς λυγισμένοι, αλλά "εξακολουθούν να λειτουργούν"

Το σωρευτικό αποτέλεσμα όλων αυτών των αποφάσεων «λειτουργεί ακόμα»: ένα ελατήριο αξίας μερικών δολαρίων σπάει, η πλάκα εκτοξευτήρα μπλοκάρει, ολόκληρο το καλούπι τραβιέται από το μηχάνημα για επισκευή, χάνονται ώρες παραγωγικής ικανότητας και συσσωρεύονται χιλιάδες δολάρια σε κόστος συντήρησης.

Αρχές Επιλογής

Επιλογή βάσης καλουπιού

Τυπική επιλογή ανταλλακτικών

Συντήρηση: Χωρίς τεχνική πολυπλοκότητα, μόνο πειθαρχία εκτέλεσης

Η συντήρηση της βάσης καλουπιού και του τυπικού εξαρτήματος δεν είναι περίπλοκη. Αυτό που απαιτεί είναι συχνότητα και πειθαρχία.

Γρήγορη αναφορά διάγνωσης βλαβών

Οβάση καλουπιού και τυπικά εξαρτήματαμην προσδιορίζετε πόσο όμορφο φαίνεται το προϊόν—αυτή είναι η δουλειά της κοιλότητας. Καθορίζουν μόνο ένα πράγμα: αν το καλούπι μπορεί να παράγει με αξιοπιστία και συνέπεια εξαρτήματα κατά τη διάρκεια της προβλεπόμενης διάρκειας ζωής του.

Ένας κακώς ευθυγραμμισμένος σκελετός δεν μπορεί να μεταδώσει δύναμη, όσο δυνατοί κι αν είναι οι μύες. Μια δύσκαμπτη άρθρωση δεν μπορεί να κινηθεί, όσο ικανό κι αν είναι το άκρο.

Όταν επιλέγετε μια βάση καλουπιού, δώστε προτεραιότητα στην ακαμψία έναντι της ελαφρότητας, στην ακρίβεια έναντι της τιμής. Κατά την αγορά τυποποιημένων ανταλλακτικών, η μάρκα δεν χρειάζεται να είναι η πιο ακριβή, αλλά οι προδιαγραφές πρέπει να είναι σωστές. Στην καθημερινή συντήρηση, αντικαταστήστε τα ελατήρια σύμφωνα με το χρονοδιάγραμμα, λιπάνετε τακτικά τους οδηγούς πείρους και αλλάζετε τσιμούχες όταν φτάσουν στο τέλος της διάρκειας ζωής τους. Αυτές οι εργασίες δεν απαιτούν τεχνικές δεξιότητες - μόνο μια λίστα ελέγχου και την πειθαρχία για να την ακολουθήσετε.
